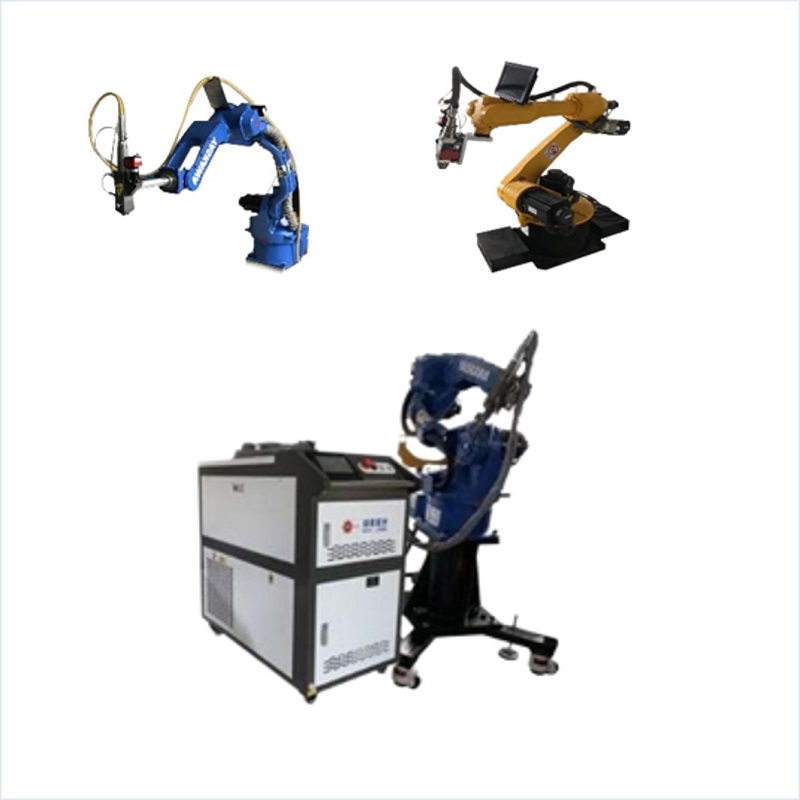

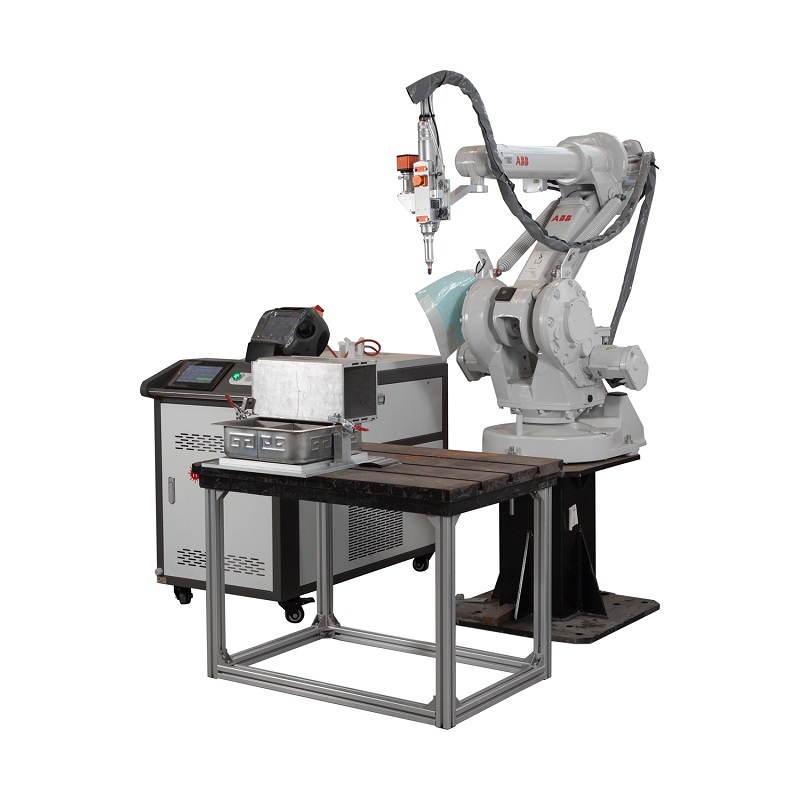

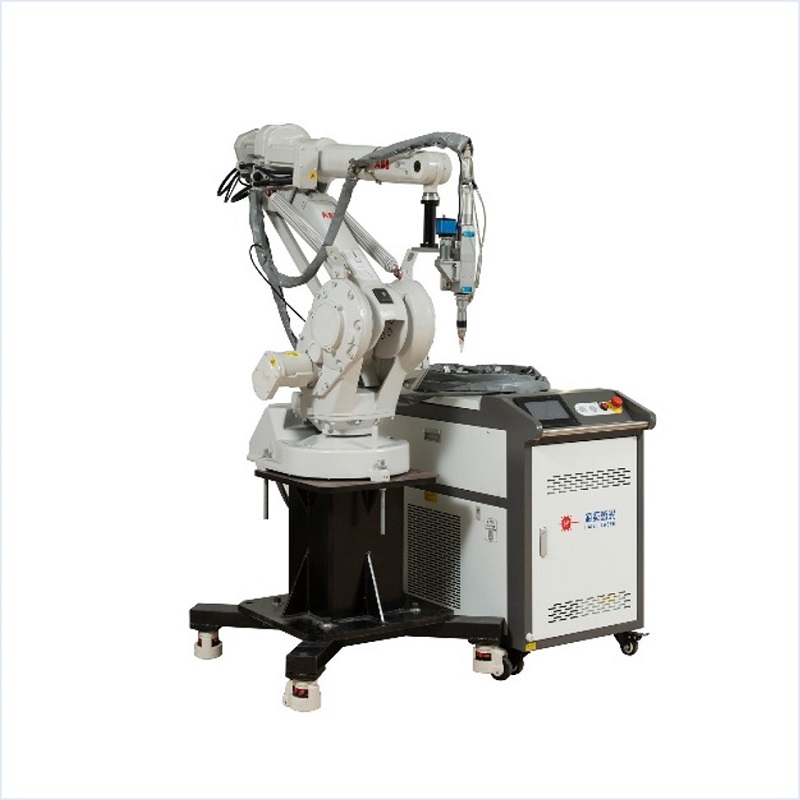

WF系列 机器人激光焊接机是具有连续激光源的机器人激光焊接机。选用进口六轴机械臂,采用静态或摆动焊接头,可选自动填焊丝。 整机耗材仅为焊枪保护镜片,光纤激光器寿命长达10万小时。 也可选用桌式6轴或四轴机器人。
特点及优势
* 焊接速度快,是氩弧焊速度的5倍以上。
* 人性化操作,简单易学,无需传统的专业焊工。
* 不用戴保护面罩,仅佩戴激光防护眼镜即可。
* 焊缝光滑美观,无打磨或仅轻微打磨。
* 激光焊接深宽比高,变形量很小。通过控制激光能量,焊接部位仅产生微小甚至无变形。
* 使用成本低。低能耗、低气体消耗和低耗材。高效稳定免维护,可以24小时不间断工作。
* 光纤长度可达8-10m,可进行大型或长工件的焊接。
* 适用于各种焊接工艺,包括点焊、缝焊、拼焊、叠焊、和搭接焊。
* 程控机器人可以按特定程序焊接尖锐或复杂零件。
激光焊接和传统TIG焊接的对比:
|
Tig焊接 |
激光焊接 |
热量 |
非常高 |
非常低 |
变形 |
易变形 |
无变形 |
工作时间 |
长 |
短 |
焊接工作量 |
2名专业焊工 |
1个操作员 |
外观 |
不好看,需抛光 |
光滑美观,无需抛光 |
焊点 |
焊点大 |
焊接点精细且可调 |
穿孔 |
容易刺穿 |
不易穿孔,操作可控 |
保护气体 |
需要氩气或N |
需要氩气或N |
精确度 |
常规 |
精密 |
能耗 |
高 |
低 |
安全 |
紫外线、辐射 |
无辐射 |
型号 |
HY-WF01 |
HY-WF01 |
HY-WF01 |
HY-WF01 |
激光功率 |
1000W |
1500W |
2000W |
3000W |
熔深(不锈钢) |
2.68mm |
3.59mm |
4.57mm |
6.87mm |
熔深(碳钢) |
2.06mm |
2.77mm |
3.59mm |
4.79mm |
熔深(铝合金) |
2mm |
3mm |
4mm |
6mm |
自动送丝直径 |
0.8-1.2 |
0.8-1.6 |
0.8-1.8 |
0.8-2.0 |
激光波长 |
1070 +/-10 nm |
1070 +/-10 nm |
||
激光频率 |
50-5000HZ |
50-5000HZ |
||
定位系统 |
红光指示 |
红光指示 |
||
冷却方式 |
水冷 |
水冷 |
||
光斑大小 |
1.2-3.0mm (可选) |
1.2-3.0mm (可选) |
||
电源 |
220V 50&60HZ |
380V /50&60HZ |
||
工装夹具 |
定制 |
定制 |
||
配套焊机尺寸(长*宽*高)CM |
90*40*70 |
90*40*70 |
90*40*70 |
115*65*87 |
机器人 |
ABB,安川(臂展1.4m,1.7m,2m),国产机器人(可选) |
