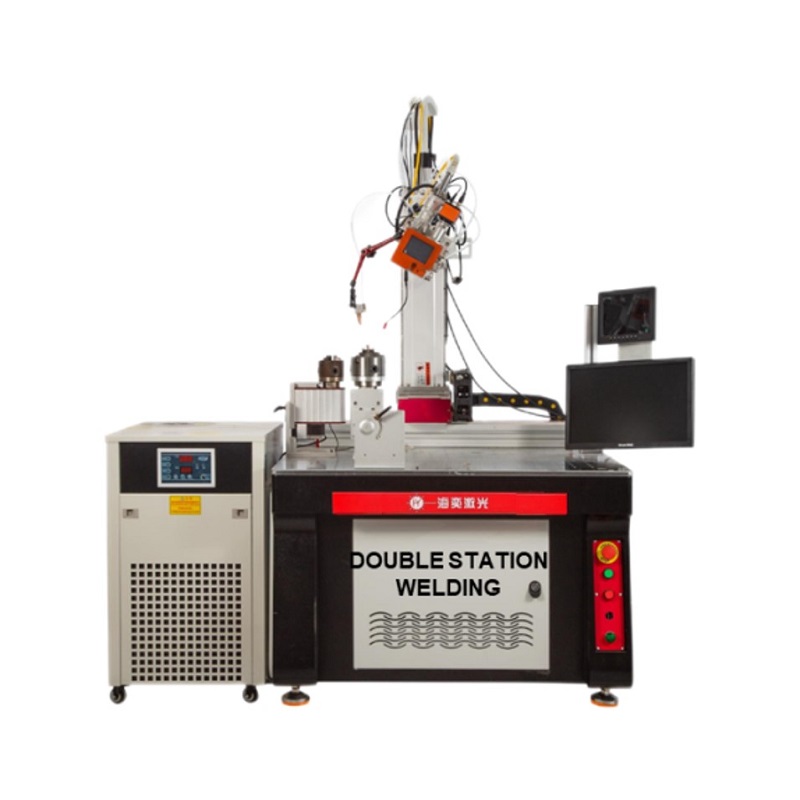

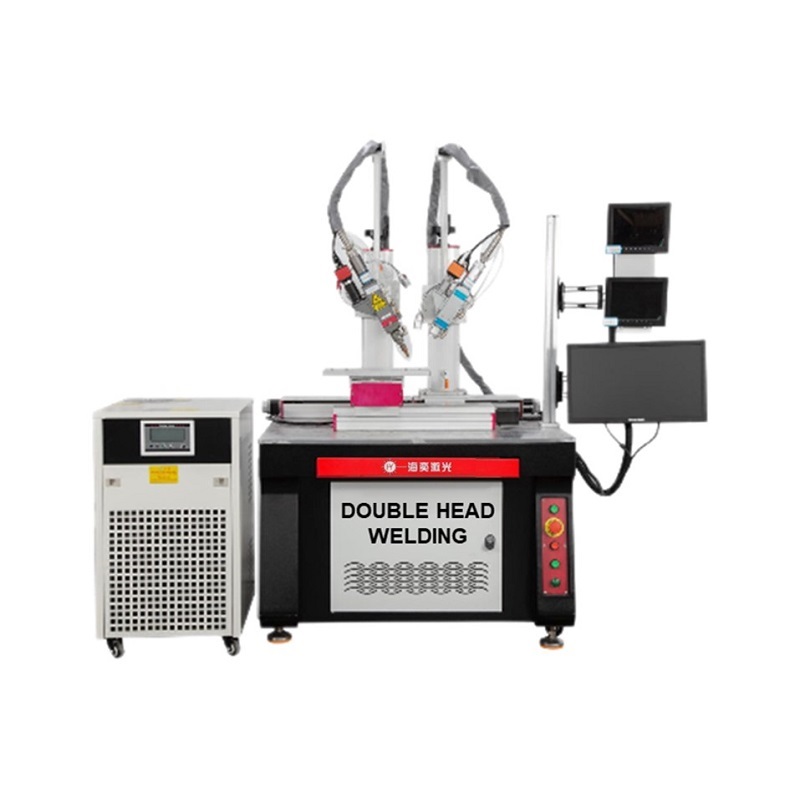

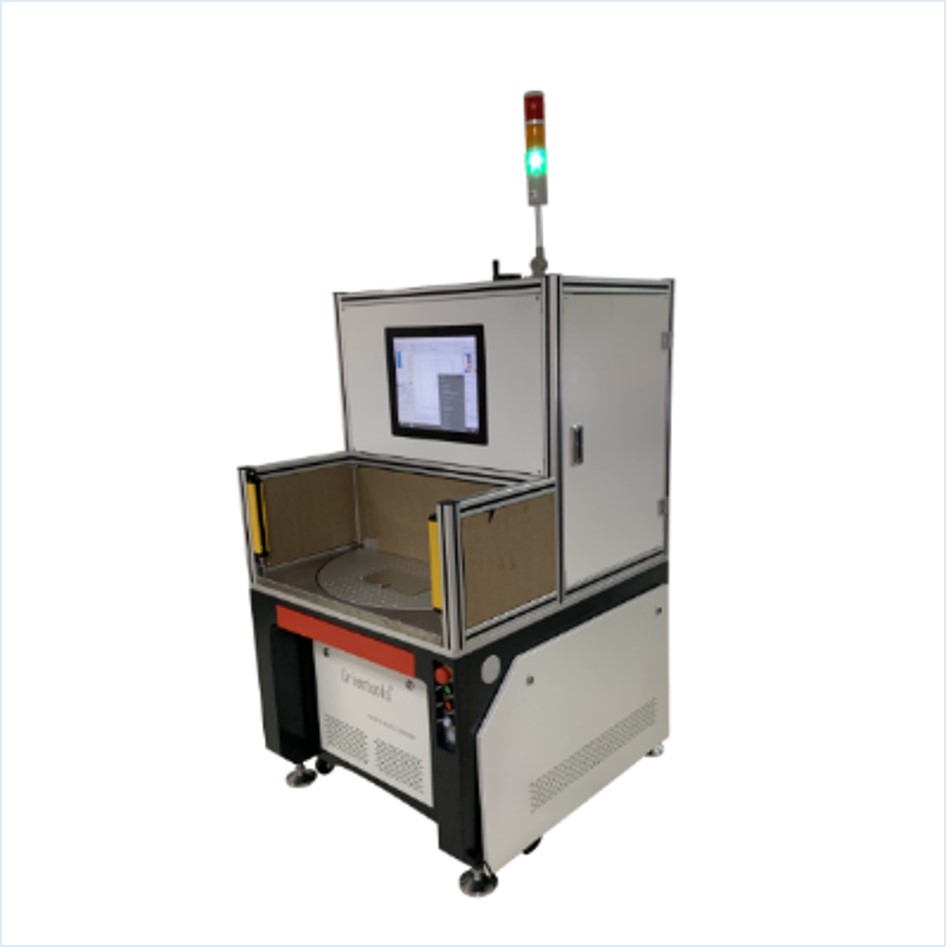

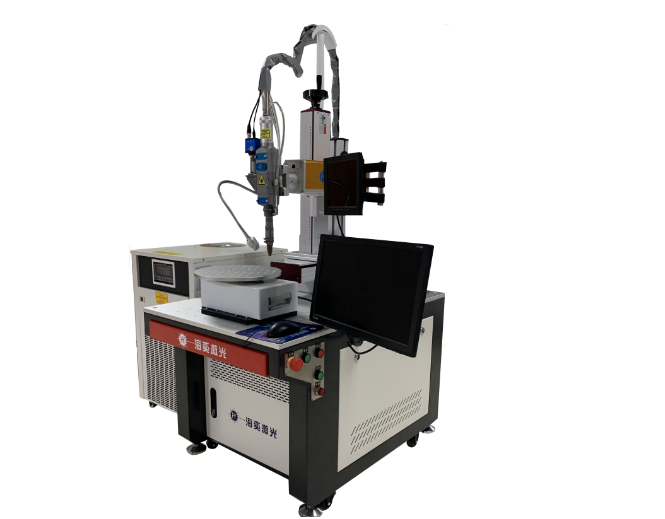

光纤激光焊接机是采用连续光纤激光器,通过数字化精确控制激光脉冲的宽度、能量、重复频率等参数,使工件熔化,形成特定的熔池,从而实现对被加工件的激光焊接。
可选择两轴或三轴或四轴联动,采用静态或摆动焊接头,利用示教功能编辑焊缝,实现自动焊接。 整机耗材仅为焊枪保护镜片,光纤激光器寿命长达10万小时。 X-Y-Z的运动轴叠加方式可选。
特点和优势:
* 光电转换效率高达25-30%,总功耗低。
* 激光器寿命长达100000小时,激光器无需维护。
* 卓越的脉冲功率和能量稳定性。
* 激光焊接深宽比高,变形量很小。
* 相比机器人焊接成本低,编程更简单。
* 利用专业夹具,工人只要简单上下料即可自动焊接。
* 高效稳定免维护,可以24小时不间断工作。
* 激光器功率可选,使用成本低。
* 运动轴行程可选,平台大小可选。
型号 |
HY-CF01 |
HY-CF01 |
HY-CF01 |
HY-CF01 |
HY-CF01 |
最大激光功率 |
1000W |
1500W |
2000W |
3000W |
6000W |
激光波长 |
1080nm |
1080nm |
1080nm |
1080nm |
1080nm |
激光频率 |
50-5000HZ |
50-5000HZ |
50-5000HZ |
50-5000HZ |
50-5000HZ |
功率调节 |
10-100% |
10-100% |
10-100% |
10-100% |
10-100% |
功率不稳定度 |
<3% |
<3% |
<3% |
<3% |
<3% |
熔深(不锈钢) |
2mm |
3mm |
4mm |
6mm |
8mm |
熔深(碳钢) |
2mm |
3mm |
4mm |
5mm |
6mm |
熔深(铝合金) |
2mm |
3mm |
4mm |
5mm |
6mm |
整机耗电功率 |
≤3KW |
≤4.5KW |
≤6KW |
≤9KW |
≤11KW |
冷却方式 |
水冷 |
||||
电源 |
220V
50&60HZ |
380V
50&60HZ |
|||
尺寸(长宽高)cm |
88*100*150 (可定制) |
产品应用:
广泛应用于电子、通讯、五金等行业大批量生产型企业的离线/在线焊接。
适用于手机屏蔽罩、金属手机外壳、金属电容器外壳、电脑硬盘、微电机、传感器、金属屏蔽网、剃须刀片以及其他各类电子产品的高效率激光点焊或密封焊接。如:
1,批量规则零部件,如金属传感器、医疗器械、仪器仪表等。
2、各种管接头、金属容器、精密金属零件、水泵叶轮等。
3、圆筒直缝拼焊,板材直缝拼焊,圆管、方管直缝焊。
