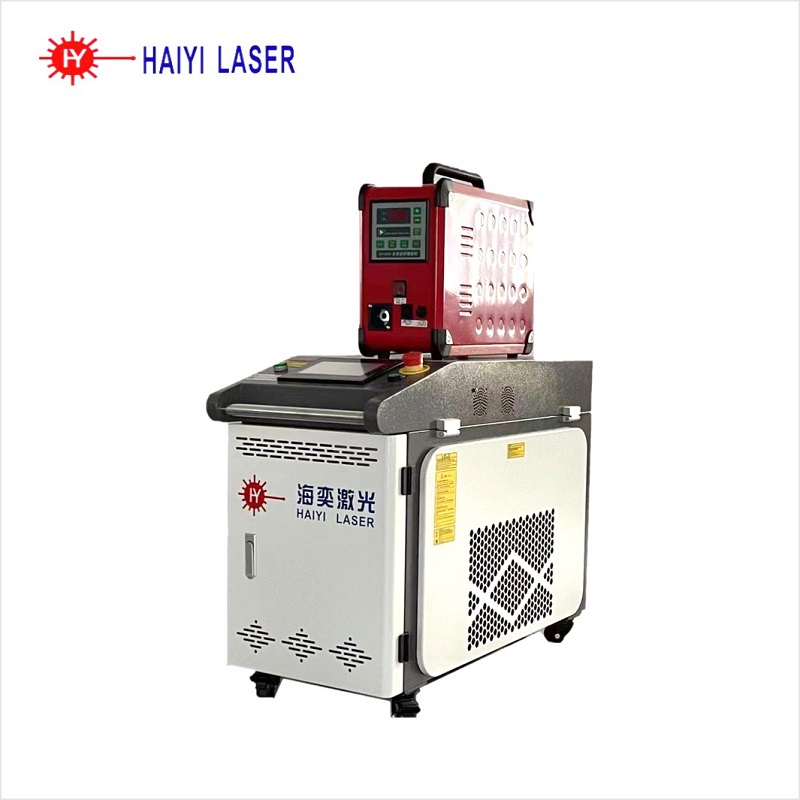

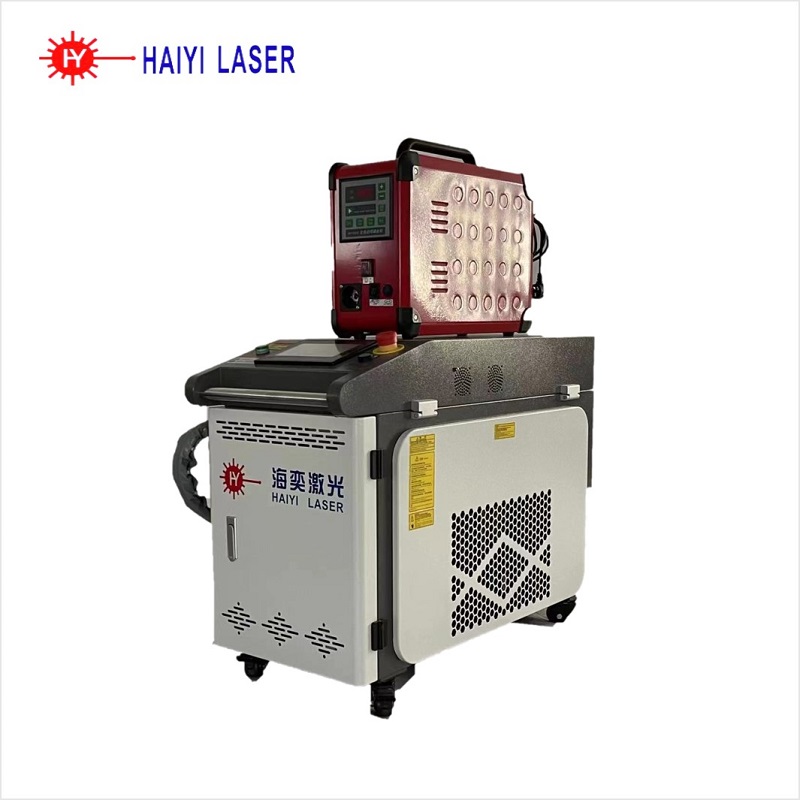

WA系列 手持式激光焊接机2210是一种手持式激光焊接机,可配置1000W/1500W/2000W的光纤激光源,标准手持型可选,可配备机械臂以及多功能激光焊接或定制解决方案。

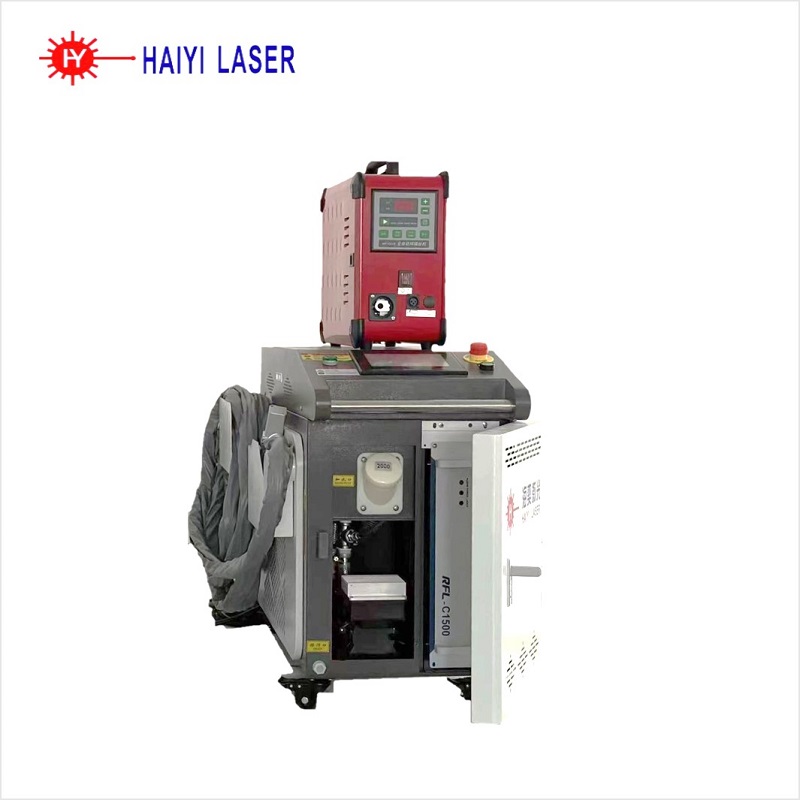

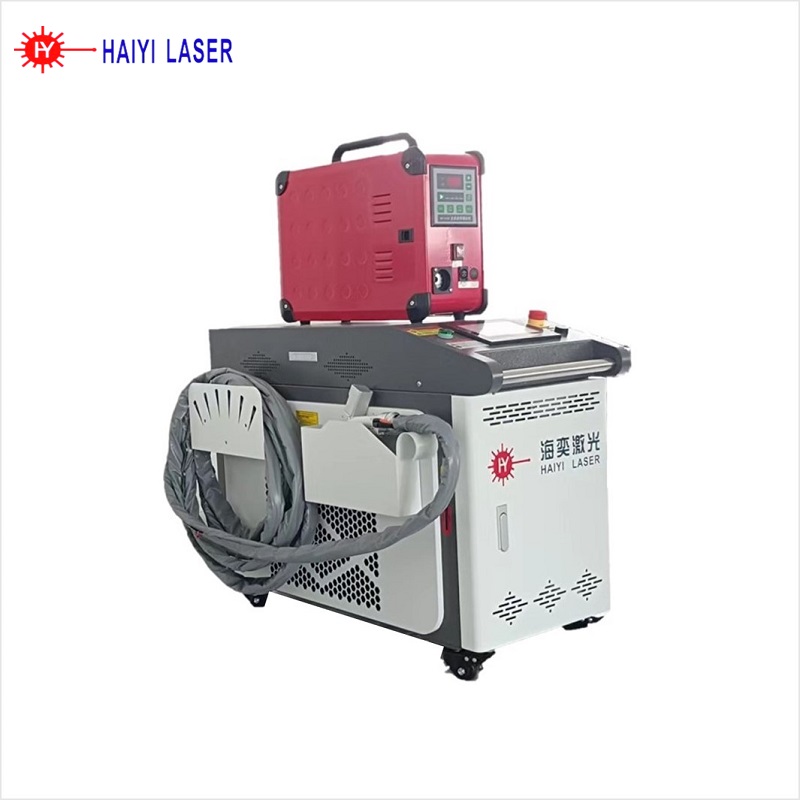

手持式激光焊接机配备顶级品牌激光器、摆动焊接接头、控制系统、冷却器、保护镜等。操作台配有光纤悬挂装置和焊接接头放置盒。整机整体设计,结构紧凑美观。
利用激光的高能量瞬间将焊丝、母材熔化后凝结,焊丝0.8-1.6可选。 整机耗材仅为焊枪保护镜片,光纤激光器寿命长达10万小时,无电弧光辐射,操作简便易上手,尤其适合于钣金行业。
特点及优势
1. 自动填丝激光焊, 焊缝光滑美观,无打磨或仅轻微打磨。。
2. 通过控制激光能量,焊接部位仅产生微小甚至无变形。
3. 人性化操作,简单易学,不需要专业焊工。不用戴保护面罩,仅佩戴激光防护眼镜即可。
4. 薄壁钣材、镀锌板、 铝合金等难焊材料,都能轻松焊接。
5. 光纤长度可达8-10m,可以远距离、大工件焊接
6. 焊接效率极高,自动填丝速度0.7-2.0米/ 分钟, 替代传统TIG焊
7.使用成本低。低能耗、低气体消耗和低耗材。
8.适用于各种焊接工艺:点焊、缝焊、搭接焊。
9.配合运动平台自动焊、机器人,可以按特定程序焊接精密、尖锐或复杂零件。
激光焊接和传统TIG焊接的对比:
Tig焊接 | 激光焊接 | |
热量 | 非常高 | 非常低 |
变形 | 易变形 | 无变形 |
工作时间 | 长 | 短 |
焊接工作量 | 2名专业焊工 | 1个操作员 |
外观 | 不好看,需抛光 | 光滑美观,无需抛光 |
焊点 | 焊点大 | 焊接点精细且可调 |
穿孔 | 容易刺穿 | 不易穿孔,操作可控 |
保护气体 | 需要氩气或N | 需要氩气或N |
精确度 | 常规 | 精密 |
能耗 | 高 | 低 |
安全 | 紫外线、辐射 | 无辐射 |
型号 |
HY-WA01 |
HY-WA01 |
HY-WA01 |
HY-WA01 |
激光功率 |
1000W |
1500W |
2000W |
3000W |
熔深(不锈钢) |
2.68mm |
3.59mm |
4.57mm |
6.32mm |
熔深(碳钢) |
2.5mm |
3.2mm |
4mm |
6.22mm |
熔深(铝合金) |
2mm |
3mm |
4mm |
5.6mm |
自动送丝直径 |
0.8-1.2 |
0.8-1.6 |
0.8-1.8 |
0.8-2.0 |
激光波长 |
1070 +/-10
nm |
1070 +/-10
nm |
||
激光频率 |
50-5000HZ |
50-5000HZ |
||
定位系统 |
红光指示 |
红光指示 |
||
功率调节范围 |
10-100% |
10-100% |
||
冷却方式 |
水冷 |
水冷 |
||
光斑大小 |
1.2-3.0mm
(可选) |
1.2-3.0mm
(可选) |
||
焊接头 |
摆动激光焊接头 |
摆动激光焊接头 |
||
电源不稳定性 |
<3% |
<3% |
||
保护气体流量 |
15-20 升/分钟 (氩气或氮气) |
15-20升/分钟(氩气或氮气) |
||
电源 |
220V
50&60HZ |
220V/380V
/50&60HZ |
||
尺寸(长*宽*高) CM |
90*40*70 |
90*40*70 |
90*40*70 |
115*65*87 |
净重 |
180KG |
190KG |
200KG |
220KG |
产品应用:
适用于多种金属材料。广泛应用于3C、医疗器械、汽车、铁路、船舶、航空、空调冷凝器、家居装饰、电梯、动力电池等领域的焊接。
1,钣金行业的焊接,应用于不锈钢板、碳钢板、铝合金板材等。
2、金属制品如汽车冷凝器、电气柜、门窗、风管、广告字等
