CF系列 双头激光焊接机方案

CF系列 双头激光焊接机,可实现双点焊接。
电话咨询 18136750109

产品详情

技术参数

产品应用

光纤激光焊接机是采用连续光纤激光器,通过数字化精确控制激光脉冲的宽度、能量、重复频率等参数,使工件熔化,形成特定的熔池,从而实现对被加工件的激光焊接。


可选择两轴或三轴或四轴联动,采用静态或摆动焊接头,利用示教功能编辑焊缝,实现自动焊接。 整机耗材仅为焊枪保护镜片,光纤激光器寿命长达10万小时。 X-Y-Z的运动轴叠加方式可选。


特点和优势:

* 光电转换效率高达25-30%,总功耗低。

* 激光器寿命长达100000小时,激光器无需维护。

* 卓越的脉冲功率和能量稳定性。

* 激光焊接深宽比高,变形量很小。

* 相比机器人焊接成本低,编程更简单。

* 利用专业夹具,工人只要简单上下料即可自动焊接。

* 高效稳定免维护,可以24小时不间断工作。

* 激光器功率可选,使用成本低。

* 运动轴行程可选,平台大小可选。

型号

HY-CF01

HY-CF01

HY-CF01

HY-CF01

HY-CF01

最大激光功率

1000W

1500W

2000W

3000W

6000W

激光波长

1080nm

1080nm

1080nm

1080nm

1080nm

激光频率

50-5000HZ

50-5000HZ

50-5000HZ

50-5000HZ

50-5000HZ

功率调节

10-100%

10-100%

10-100%

10-100%

10-100%

功率不稳定度

<3%

<3%

<3%

<3%

<3%

熔深(不锈钢)

2mm

3mm

4mm

6mm

8mm

熔深(碳钢)

2mm

3mm

4mm

5mm

6mm

熔深(铝合金)

2mm

3mm

4mm

5mm

6mm

整机耗电功率

≤3KW

≤4.5KW

≤6KW

≤9KW

≤11KW

冷却方式

水冷

电源

220V 50&60HZ

380V 50&60HZ

尺寸(长宽高)cm

88*100*150 (可定制)

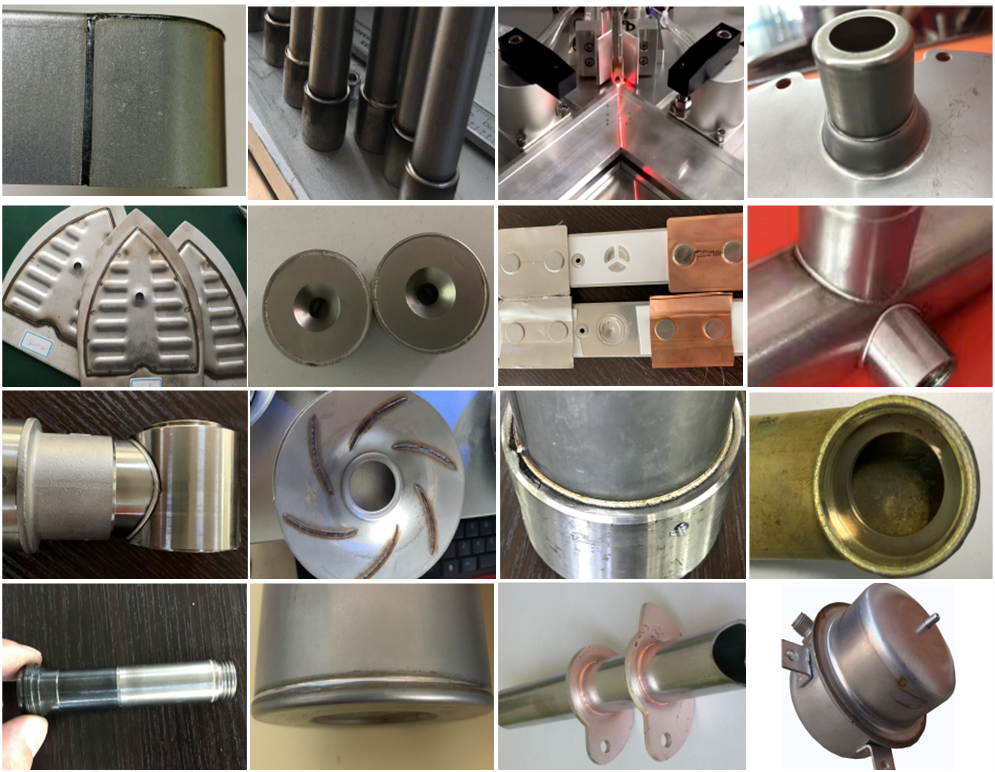

产品应用:

广泛应用于电子、通讯、五金等行业大批量生产型企业的离线/在线焊接。


适用于手机屏蔽罩、金属手机外壳、金属电容器外壳、电脑硬盘、微电机、传感器、金属屏蔽网、剃须刀片以及其他各类电子产品的高效率激光点焊或密封焊接。如:

1,批量规则零部件,如金属传感器、医疗器械、仪器仪表等。

2、各种管接头、金属容器、精密金属零件、水泵叶轮等。

3、圆筒直缝拼焊,板材直缝拼焊,圆管、方管直缝焊。
