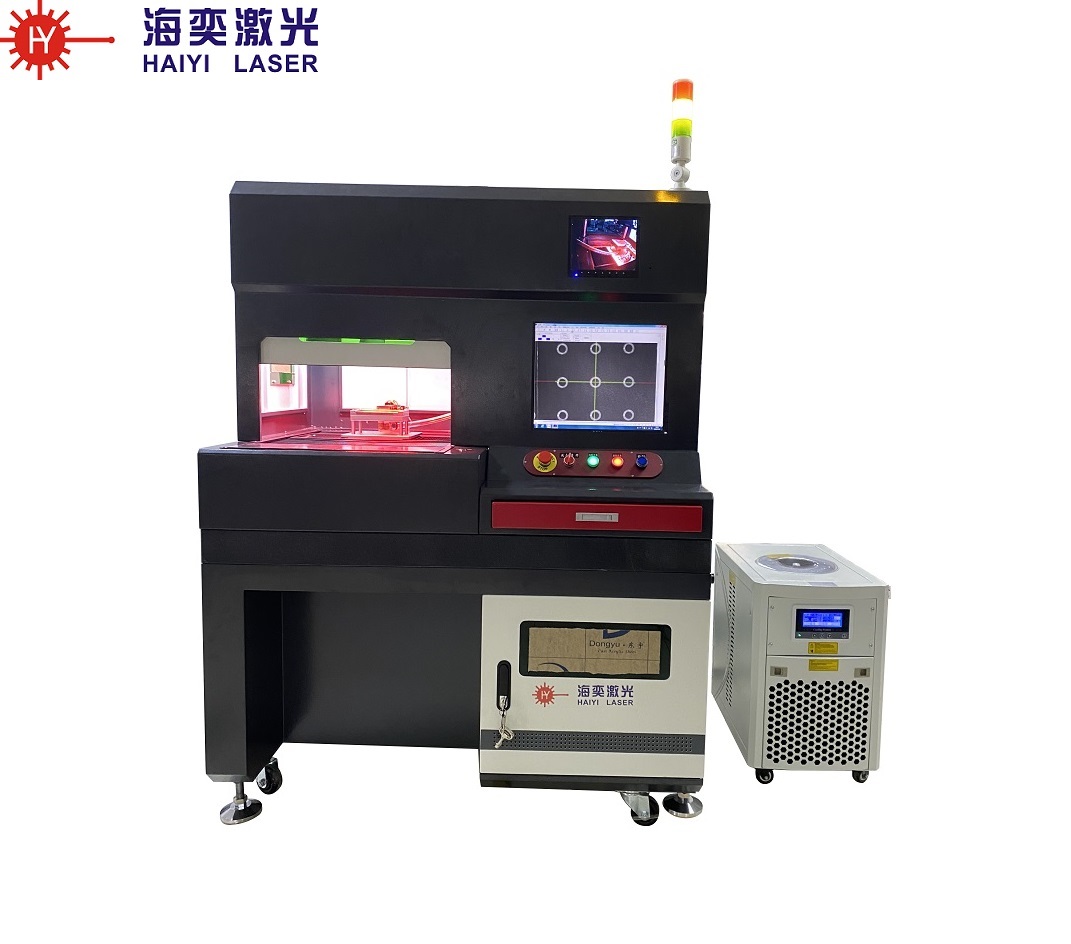

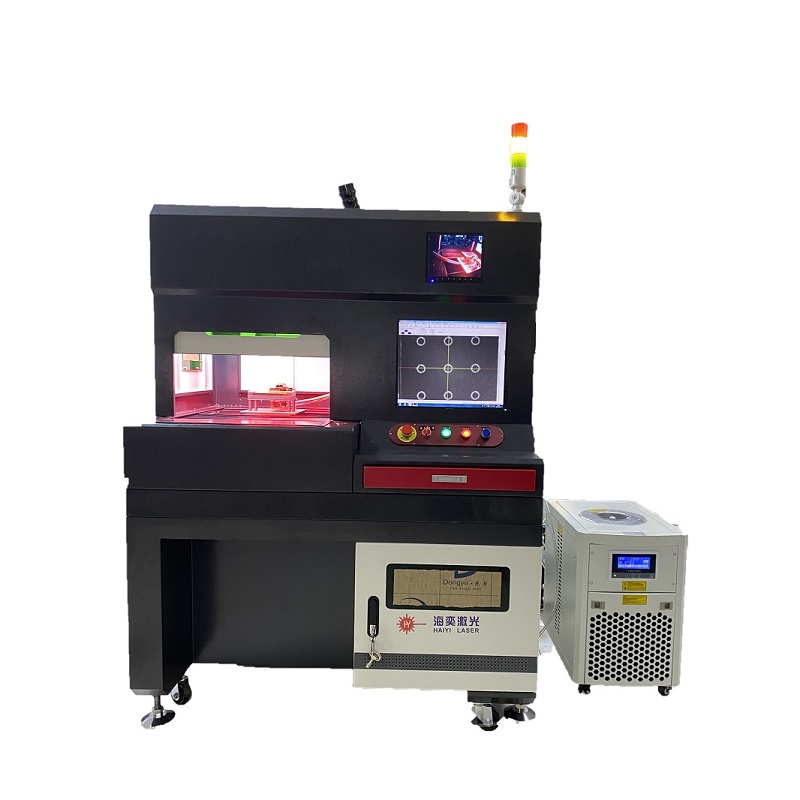

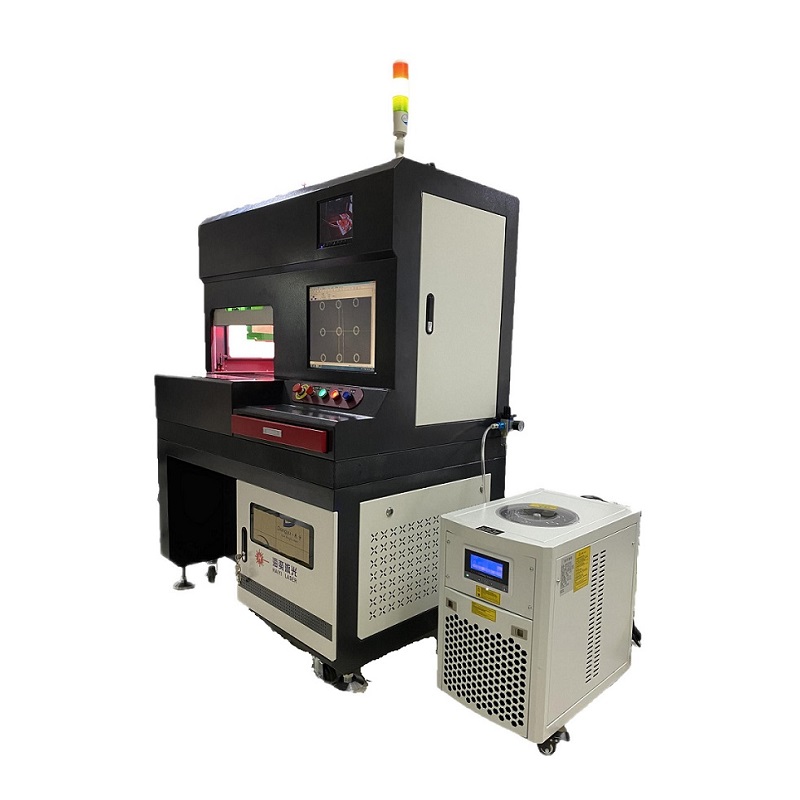

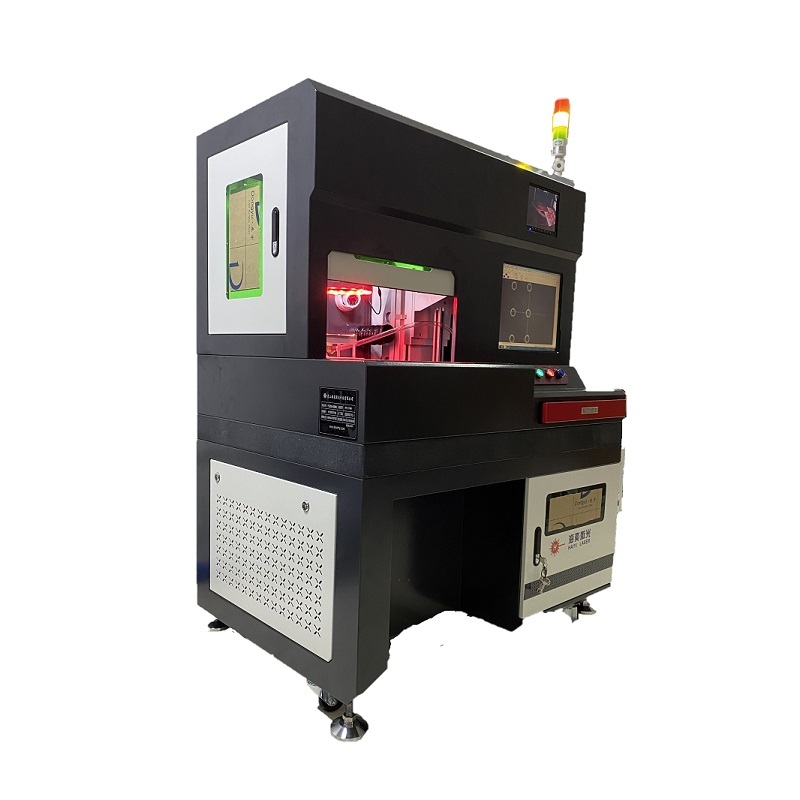

FPC系列 FPC激光切割机

FPC系列是用于UV激光切割PCB的FPC激光切割机。适用于FPC、PCB、覆盖膜、FR4、刚柔板切割和FPC钻孔的超精密加工。
电话咨询 18136750109

产品详情

技术参数

产品应用

FPC柔性线路板激光切割机采用高性能紫外激光冷光源,集成视觉定位,完美实现线路板的外形切割、轮廓切割、钻孔和覆膜切割等超精细加工。该类型主要用于柔性电路板、刚性电路板、刚柔电路板的精密切割和标记。

特点和优势

采用紫外激光器,可实现材料无碳化无烧蚀分离,无需复杂后处理

采用十字平台切割方式,视觉定位和运动一体,可实现高精度定位切割

全封闭数控设计,一次成型,效率高,是节约成本的良好解决方案



型号

HY-CUV01

激光器

355nm UV

激光功率

15W

切割范围

50*50mm

加工材料厚度

≤0.8mm

平台行程

X450mm/YL300mm/Z110mm (可定制)

平台速度

加工速度≤1000mm/s, 加速度≤10000mm/s2

平台精度

重复≤±2μm, 定位精度≤±3μm

电源

380V/50Hz/5KVA

工装夹具

定制化

设备重

1200KG

主框架尺寸

定制化

环境湿度

<50%

环境要求

22℃25℃(恒温可保证高精度)

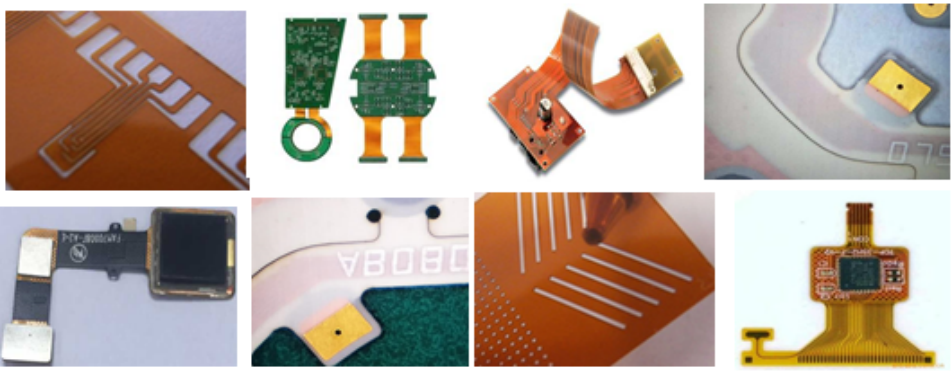

产品应用:

适用于FPCPCBcoverlay薄膜、FR4、刚柔板切割和FPC钻孔的超精密加工。
