光纤激光切割机系列产品,采用光纤激光发生器,输出高质量、高密度的激光束,通过光纤传导,输出激光,再通过进口光学聚焦镜汇聚在工件表面上,使工件上被光斑照射的区域局部瞬间融化和气化,通过计算机控制数控系统移动光斑照射部位而实现自动切割。
精密光纤激光切割机的功能特点:

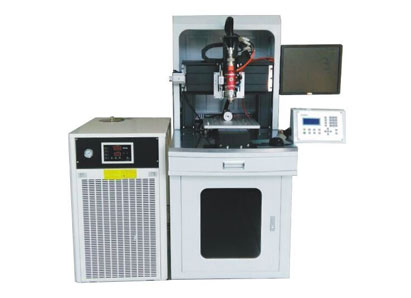

激光切割机主要由机柜,工作台,Z轴装置,控制系统,气路,水路等部分组成。通过系统控制X,Y,Z轴交流伺服电机,从而带动切割头实现稳定,可靠,高速的往复运动。激光切割机是采用单模或者多模连续光纤激光器,常用于金属板材和管材的连续切割,由于焦深大,光斑小,切缝非常平滑。
1,切割头具有智能自动调焦功能,反应快捷灵敏。
2,无接触切割,切边受热影响小,切割工件质量好。
3,采用专用切割软件,随意设计任何各种图形或文字及时加工,操作方便、灵活。
4,选用性能优越的伺服电机和丝杆传动导向结构,高精密滚珠丝杠,高精密轴承。
5,导轨采用全封闭防护,减少粉尘的污染。
型号 | HY-CFA03 |
加工幅面 (长宽) | 300mm*300mm/600mm*300mm/600mm*600mm |
激光功率 | 300W或500W或750W |
激光器 | Raycus/MAX/IPG (可选) |
激光切割头 | OSPR/Raytools (可选) |
激光波长 | 1,070±10 nm |
最大切割速度 | 2m/s |
最小线宽 | 0.1 mm |
重复定位精度 | 0.02 mm |
工作台精度 | 0.03mm |
最大空行速度 | 15000mm/min |
切口缝宽 | 0.1-0.2mm |
传动方式 | 精密滚珠丝杆伺服驱动 |
支持图形格式 | PLT,DXF,AI,CAD等 |
冷却系统 | 水冷 |
电源 | 220V/50HZ/380V/50HZ(按功率配) |
总能耗 | 3KW-18KW |
产品应用:
适用于机械设备、广告、电梯、电气设备、钣金加工、纺织机械、食品机械、工程机械、汽车、船舶、模具、航空航天和加工业等行业。
适用于各种金属板:不锈钢、碳钢、镀锌板、铜板、铝板、各种合金板、稀有金属等。
CFA系列广泛用于碳钢、不锈钢、铝、铜等金属材料的切割和成型。
适用于金属材料的激光切割、打孔,如不锈钢、碳钢、合金钢、铝合金、铜及合金、钛及合金等。
主要应用于切割6mm以下碳钢,3mm以下不锈钢,2mm以下铝合金,1mm以下铜板。
