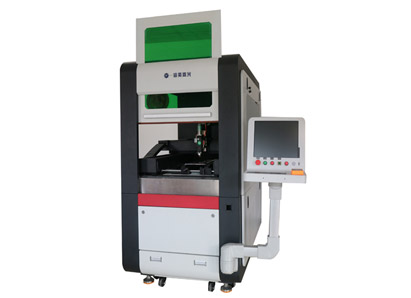

光纤激光切割机系列产品,采用光纤激光发生器,输出高质量、高密度的激光束,通过光纤传导,输出激光,再通过进口光学聚焦镜汇聚在工件表面上,使工件上被光斑照射的区域局部瞬间融化和气化,通过计算机控制数控系统移动光斑照射部位而实现自动切割。
精密光纤激光切割机的功能特点:
激光切割机主要由机柜,工作台,Z轴装置,控制系统,气路,水路等部分组成。通过系统控制X,Y,Z轴交流伺服电机,从而带动切割头实现稳定,可靠,高速的往复运动。激光切割机是采用单模或者多模连续光纤激光器,常用于金属板材和管材的连续切割,由于焦深大,光斑小,切缝非常平滑。
1.采用原装进口IPG或者国内军工品质的激光器,光束质量M2<1.4,激光器泵浦二极管使用寿命>10万小时,免维护运行,单模连续光纤激光器,具有更好的光斑模式及切割效率,专业应用于金属精密切割。
2.切割头具有智能自动调焦功能,采用了速度位置双闭环算法控制激光切割电容随动头,支持蛙跳式上抬,反应快捷灵敏。
3.选用性能优越的伺服电机,可高速实现加减速,大大提高了机械的稳定性;采用丝杆传动导向结构,高精密滚珠丝杆和轴承,实现了高速高精密传动。
4.专业的切割软件,随意设计任何各种图形和文字,及时加工,操作方便,灵活。
5.具备功率,频率与速度跟随功能,有效减少拐角切割毛刺。
6.机床整体铸造,具有较高的精度和稳定性,有效消除高速切割过程中产生的震动。
型号 | HY-CFA03 |
加工幅面 (长宽) | 300mm*300mm/600mm*300mm/600mm*600mm |
激光功率 | 500W-2000W(选配) |
激光器 | Raycus/MAX/IPG (可选) |
激光切割头 | OSPR/Raytools (可选) |
激光波长 | 1,070±10 nm |
最大切割速度 | 2m/s |
最小线宽 | 0.1 mm |
重复定位精度 | 0.02 mm |
工作台精度 | 0.02mm |
最大空行速度 | 30m/min |
最大加速度 | 0.8G |
传动方式 | 精密滚珠丝杆伺服驱动 |
支持图形格式 | PLT,DXF,AI,CAD等 |
冷却系统 | 水冷 |
电源 | 220V/50HZ/380V/50HZ(按功率配) |
总能耗 | 3KW-18KW |
产品应用:
激光切割机适用于机械设备、广告、电梯、电气设备、钣金加工、纺织机械、食品机械、工程机械、汽车、船舶、模具、航空航天和加工业等行业。
适用于各种金属板:不锈钢、碳钢、镀锌板、铜板、铝板、各种合金板、稀有金属等。
CFA系列广泛用于碳钢、不锈钢、铝、铜等金属材料的切割和成型。
用于金属材料的激光切割,打孔,如不锈钢,碳钢,合金钢,铝合金,铜及合金,钛及合金等精密切割。
主要应用于切割6mm以下碳钢,3mm以下不锈钢,2mm以下铝合金,1mm以下铜板。
