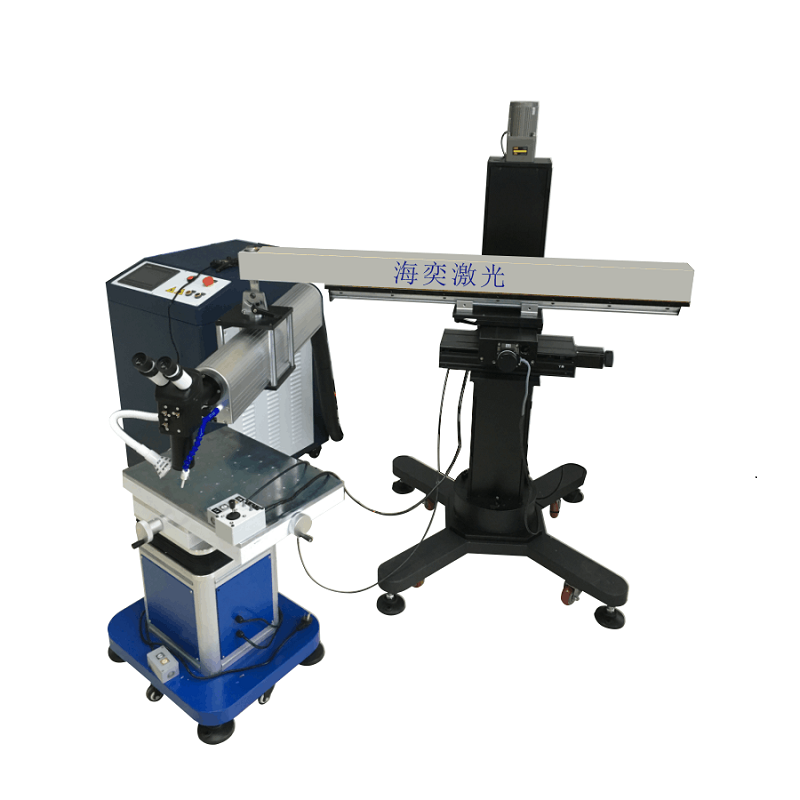

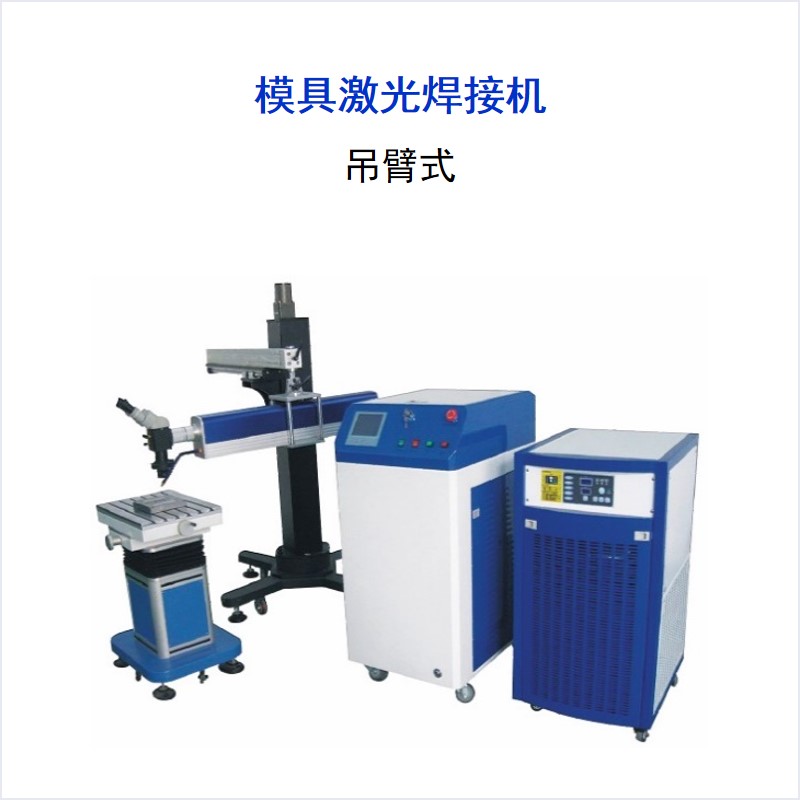

吊臂式激光焊接机通过精确控制激光脉冲宽度、能量、峰值功率和重复频率等参数,使工件熔化,形成特定的熔池,从而实现对被加工件的激光焊接 。 系统标配自动X-Y轴,选配自动旋转轴、自动Z轴。
产品特点:
1、激光补焊热影响区小,不会导致精密模具变形、焊接牢固、熔化充分,不留修补痕迹、溶池溶料凸起部分与基体结合处无凹陷现象。
2、 配十字光标专用显微观察系统,放大倍数可调,可实现精密对位。
3、光路可以拉伸旋转
4、吊臂焊激光头可以X、Y、Z三方向运动;也可以主体部分旋转或拉伸;适合大、中、小型模具焊接。
型号 | HY-WM01 | HY-WM01 |
最大激光功率 | 200W | 400W |
最大单脉冲能量 | 60J | 60J |
焊接深度 | 0.1-1.0mm | 0.1-1.5mm |
脉冲宽度 | 0.5-20ms | 0.5-20ms |
焊丝直径(mm) | φ0.2—0.4 | φ0.2—0.8 |
标准工作行程 | 300*200mm | 300*200mm |
总功耗 | ≤3KW | ≤6KW |
定位系统 | 显微镜 & CCD | |
冷却系统 | 水冷 | |
电源 | 220V 50&60HZ | 380V /50&60HZ |
行业应用: | ||
广泛用于模具修补和五金零件的修补,可焊补多种模具材料:S136、NAK80、718、738、P20、SKD-11、SKD-61、H13、W302、GS2344、GS2343、GS2082等。 |
