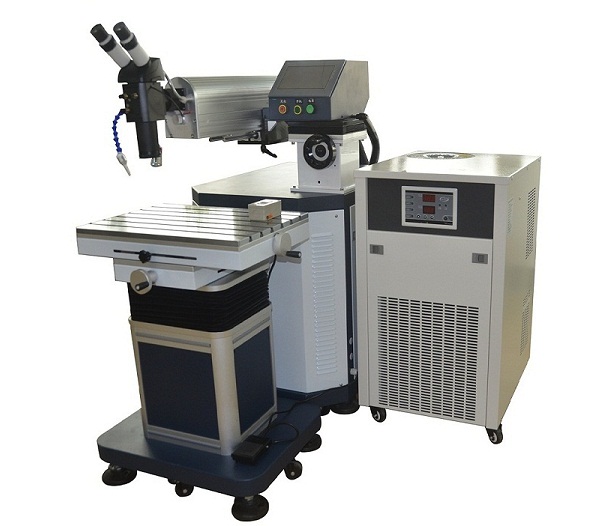

激光模具补焊机是通过激光瞬间产生的高热能将专用焊丝熔接到模具的破损部位,与原有基材牢固熔接,焊后经电火花或磨削等加工成光面,从而修补模具。
产品特点:
1、激光补焊热影响区小,不会导致精密模具变形、焊接牢固、熔化充分,不留修补痕迹、溶池溶料凸起部分与基体结合处无凹陷现象。
2、 配十字光标专用显微观察系统,放大倍数可调,可实现精密对位。
3、光路可以拉伸旋转
4、吊臂焊激光头可以X、Y、Z三方向运动;也可以主体部分旋转或拉伸;适合大、中、小型模具焊接。
型号 |
HY-WM01 |
HY-WM01 |
最大激光功率 |
200W |
400W |
最大单脉冲能量 |
60J |
60J |
焊接深度 |
0.1-1.0mm |
0.1-1.5mm |
脉冲宽度 |
0.5-20ms |
0.5-20ms |
焊丝直径(mm) |
φ0.2—0.4 |
φ0.2—0.8 |
标准工作行程 |
300*200mm |
300*200mm |
总功耗 |
≤3KW |
≤6KW |
定位系统 |
显微镜 & CCD |
|
冷却系统 |
水冷 |
|
电源 |
220V
50&60HZ |
380V
/50&60HZ |
产品应用:
模具激光焊接机广泛用于精密模具修补和精密焊接,可焊补多种模具材料,如S136、NAK80、718、738、P20、SKD-11、SKD-61、H13、W302、GS2344、GS2343、GS2082等。
